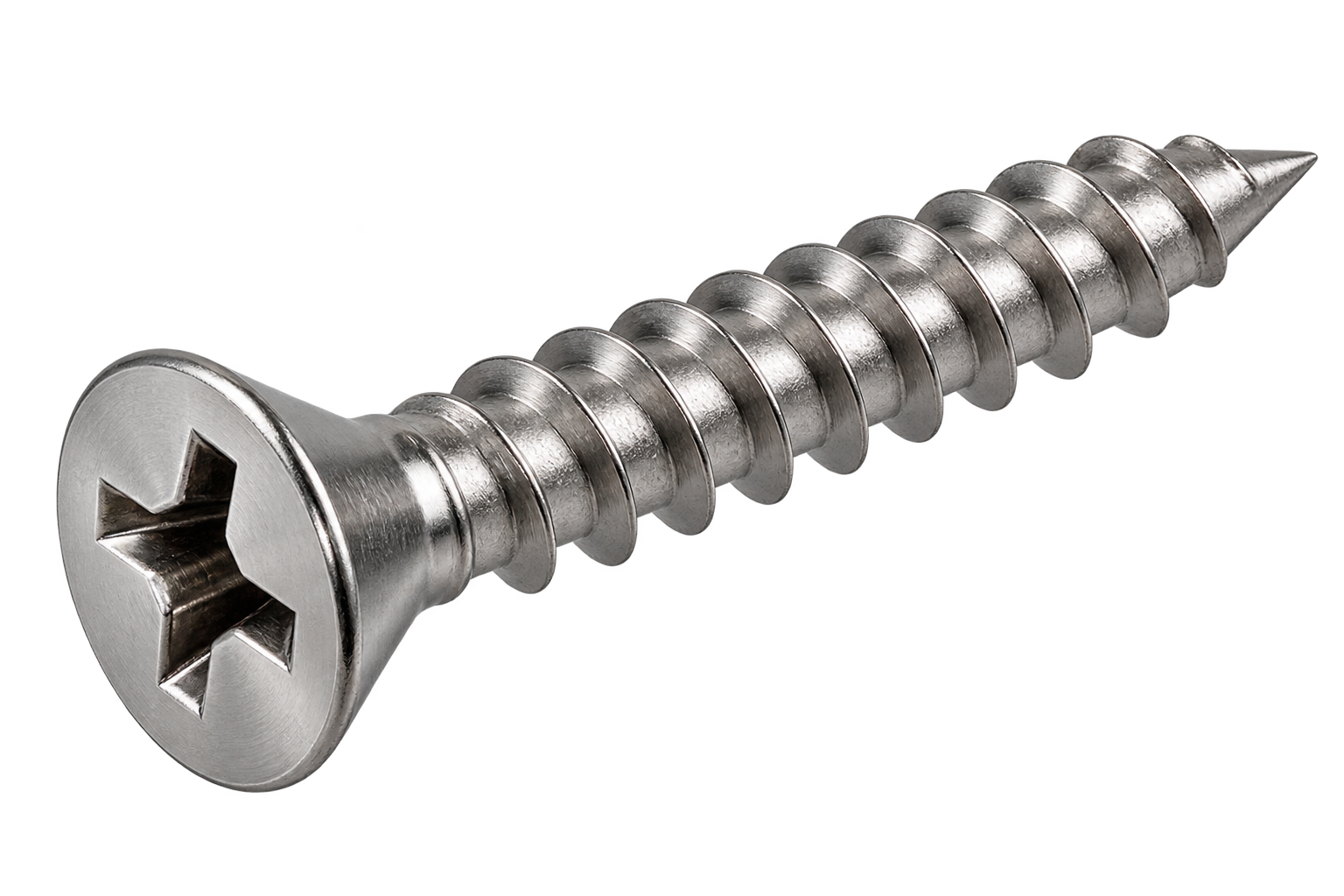

Wizualizacja poglądowa · BAKRAMWkręt samogwintujący z łbem stożkowym płaskim DIN 7982
Łeb stożkowy płaski po prawidłowym osadzeniu licuje się z powierzchnią materiału. Ostry koniec i gwint samogwintujący przeznaczone są do połączeń w cienkich elementach. Długość mierzy się wraz z łbem.
DIN 7982.
Dobierz właściwy wkręt.
Łeb stożkowy płaski po prawidłowym osadzeniu licuje się z powierzchnią materiału. Ostry koniec i gwint samogwintujący przeznaczone są do połączeń w cienkich elementach. Długość mierzy się wraz z łbem.
Dobierz średnicę ST oraz długość do grubości łączonych elementów i rodzaju podłoża. Wkręty samogwintujące tworzą połączenie przez wcinanie się gwintu w przygotowany materiał. Przed zastosowaniem sprawdź zgodność wkrętu z materiałem i wymaganiami projektu.
Produkt wykonany ze stali nierdzewnej A2. Dla zastosowań wymagających większej odporności korozyjnej skontaktuj się z nami w sprawie dostępności innych wykonań.
Wymiary DIN 7982.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Średnica nominalna ST
- dk
- Średnica łba
- k
- Wysokość łba
- l
- Długość
| Rozmiar | Średnica łba dk [mm] | Wysokość łba k [mm] | Skok gwintu P [mm] | Gniazdo |
|---|---|---|---|---|
| ST2,2 | 4,3 | 1,3 | 0,8 | H1 |
| ST2,9 | 5,5 | 1,7 | 1,1 | H1 |
| ST3,5 | 6,8 | 2,1 | 1,3 | H2 |
| ST3,9 | 7,5 | 2,3 | 1,3 | H2 |
| ST4,2 | 8,1 | 2,5 | 1,4 | H2 |
| ST4,8 | 9,5 | 3 | 1,6 | H2 |
| ST5,5 | 10,8 | 3,4 | 1,8 | H3 |
| ST6,3 | 12,4 | 3,8 | 1,8 | H3 |
Długości w konfiguratorze
| Rozmiar | Długość l [mm] |
|---|---|
| ST2,2 | 6,5, 9,5, 13, 16 |
| ST2,9 | 6,5, 9,5, 13, 16, 19 |
| ST3,5 | 6,5, 9,5, 13, 16, 19, 22, 25 |
| ST3,9 | 6,5, 9,5, 13, 16, 19, 22, 25 |
| ST4,2 | 6,5, 9,5, 13, 16, 19, 22, 25 |
| ST4,8 | 6,5, 9,5, 13, 16, 19, 22, 25 |
| ST5,5 | 13, 16, 19, 22, 25, 32, 38 |
| ST6,3 | 13, 16, 19, 22, 25, 32, 38 |
Wkręt z łbem stożkowym płaskim o kącie osadzenia 80°, gniazdem krzyżowym i końcówką do blachy. DIN 7982 to wkręt samogwintujący z łbem stożkowym i krzyżowym gniazdem. Norma została wycofana; jej odpowiednikiem jest ISO 7050, przy czym wymiary łba mogą się różnić między wykonaniami. Dostępność konkretnych długości potwierdzimy przy zapytaniu.
Źródła danych technicznych
Böllhoff — karta DIN 7982, stal A2
Fasenco — wymiary DIN 7982
Stal nierdzewna A2.
Stal A2 jest powszechnie stosowana w połączeniach ogólnego przeznaczenia. Dobór elementu złącznego powinien uwzględniać środowisko pracy, podłoże i obciążenia.
