Wizualizacja produktu · BAKRAMSzekla omega
Zaokrąglony korpus typu omega z odkręcanym sworzniem. Wybierz rozmiar dopasowany do swojego połączenia.

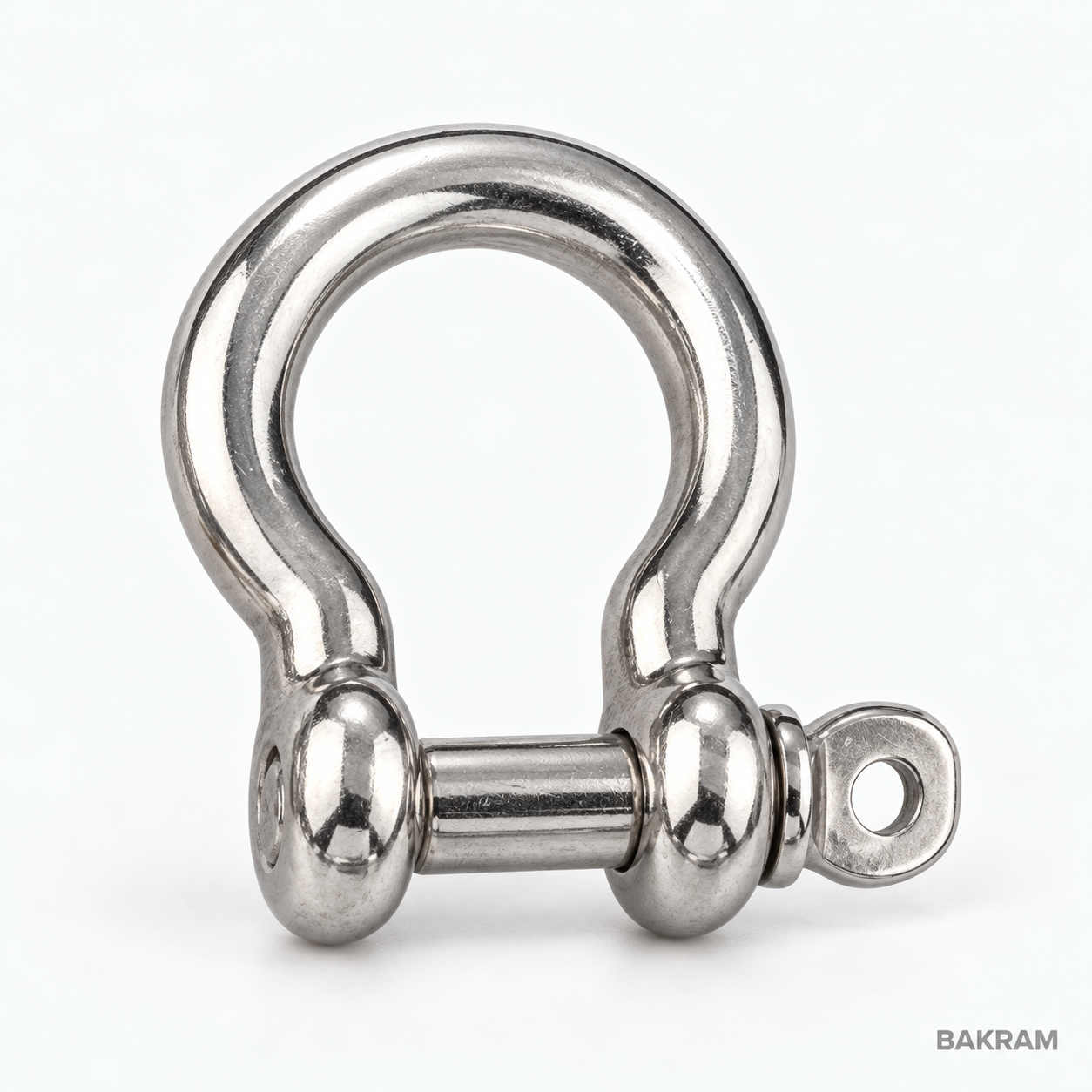

Szekla omega.
Dobierz swój rozmiar.
Szekla omega, nazywana również szeklą kabłąkową, ma zaokrąglony, poszerzony korpus i odkręcany sworzeń. Jej charakterystyczny kształt zapewnia więcej przestrzeni wewnątrz kabłąka niż przy samym zamknięciu.
Przy doborze porównaj szerokość przy sworzniu iB oraz szerokość kabłąka iB1. Tabela wymiarów pomaga dopasować szeklę do uchwytów i pozostałych elementów osprzętu.
W BAKRAM wybierzesz wariant ze stali nierdzewnej A4. Cena dotyczy jednej sztuki. Jeśli potrzebujesz większej ilości lub pomocy w doborze, napisz na kontakt@bakram.com.pl — przygotujemy indywidualną ofertę.
- Wykonanie
- Omega
- Materiał
- A4
- Rozmiary
- 3, 4, 5, 6, 8, 10, 12, 13, 16 mm
- Zamknięcie
- Odkręcany sworzeń
- Jednostka
- 1 sztuka
Wymiary poszczególnych rozmiarów znajdziesz w tabeli poniżej.
Wymiary — szekla omega
Wymiary w milimetrach.
Schemat bez zachowania skali.
- Ø
- Średnica
- iL
- Długość wewnętrzna
- iB
- Szerokość przy sworzniu
- iB1
- Szerokość kabłąka
| Średnica Ø [mm] | Długość iL [mm] | Szerokość iB [mm] | Szerokość iB1 [mm] | BL [kg]* |
|---|---|---|---|---|
| 3 | 10 | 6 | 10 | 500 |
| 4 | 14 | 8 | 14 | 800 |
| 5 | 17 | 10 | 17 | 1 200 |
| 6 | 21 | 12 | 21 | 1 800 |
| 8 | 28 | 16 | 28 | 2 800 |
| 10 | 35 | 20 | 35 | 4 300 |
| 12 | 42 | 24 | 42 | 6 500 |
| 13 | 45 | 26 | 45 | 7 500 |
| 16 | 56 | 32 | 56 | 10 000 |
Wymiary podano w milimetrach. * Oznaczenie BL odnosi się do obciążenia zrywającego, nie do dopuszczalnego obciążenia roboczego (WLL).
