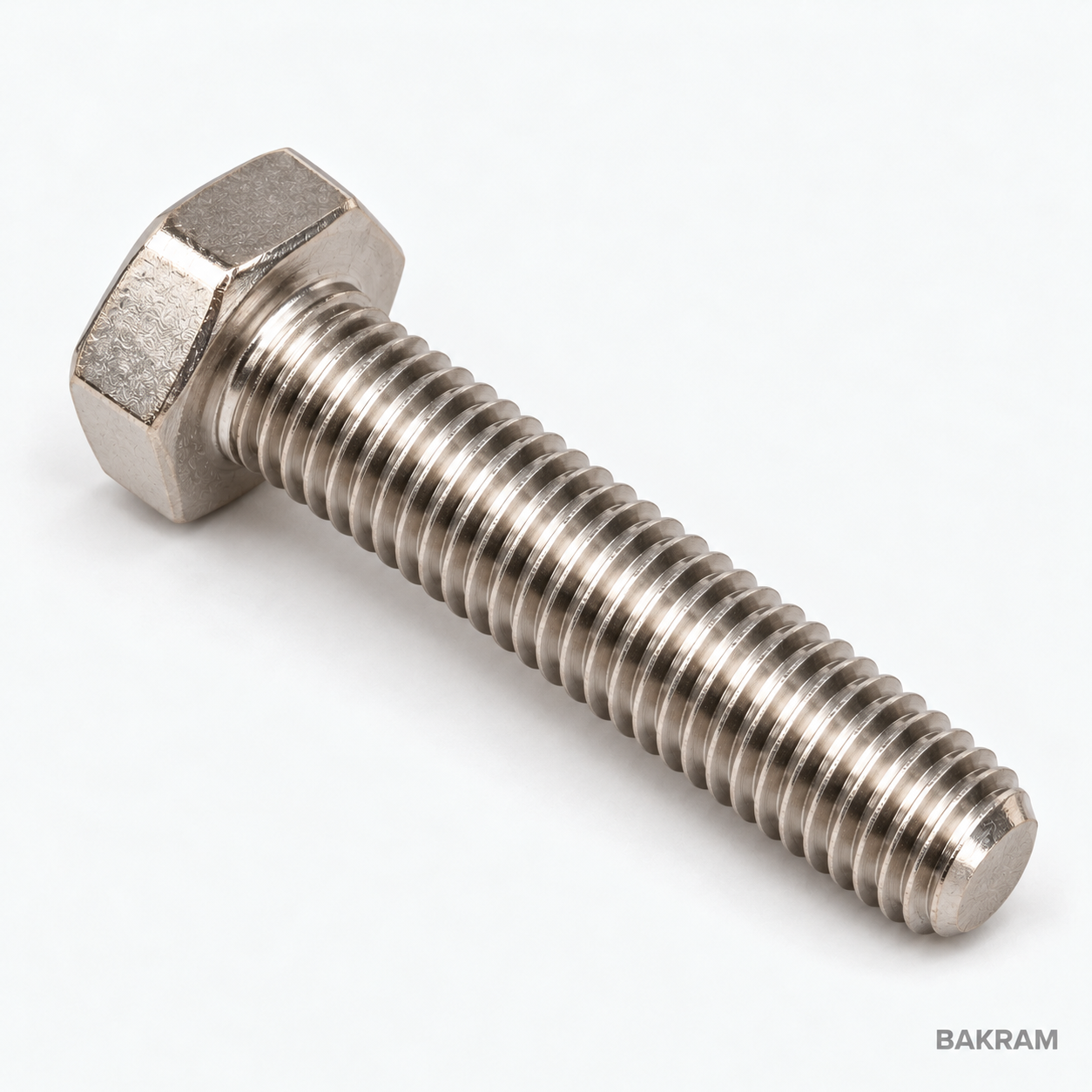

DIN 933 · STAL NIERDZEWNAWizualizacja: Śruba z łbem sześciokątnym DIN 933 ze znakiem wodnym BAKRAMWizualizacja poglądowa · BAKRAMZobacz rysunek i wymiary ↓
ELEMENTY ZŁĄCZNE / ŚRUBY

Śruba z łbem sześciokątnym DIN 933

Śruba z łbem sześciokątnym i gwintem na całej długości trzpienia. Stal nierdzewna A2. Wybierz średnicę gwintu oraz długość mierzoną od spodu łba.

01 / Materiał
02 / Rozmiar gwintu
03 / Długość l — bez łba

Długości zależą od średnicy. Pomiar od powierzchni pod łbem do końca śruby.

Cena za 1 sztukę · VAT 23%
Przejdź do koszyka →
O PRODUKCIE

Sześciokątny łeb.
Pełny gwint.

Śruba DIN 933 służy do wykonywania rozłącznych połączeń z nakrętką albo otworem gwintowanym. Zewnętrzny łeb sześciokątny umożliwia dokręcanie kluczem płaskim lub nasadowym. Gwint biegnie na całej długości trzpienia, z uwzględnieniem normowego wybiegu pod łbem.

Pełny gwint odróżnia ten produkt od śruby DIN 931 z częścią niegwintowaną. DIN 933 znajduje zastosowanie przy montażu urządzeń, uchwytów, osprzętu i konstrukcji — po dobraniu parametrów do obciążenia i warunków pracy.

Jak wybrać rozmiar? M8 × 30 oznacza gwint o nominalnej średnicy 8 mm i długość 30 mm mierzoną od spodu łba do końca śruby. Wysokości łba nie dolicza się do długości l. Sprawdź także skok gwintu i wymaganą głębokość wkręcenia.

Typ
Śruba z łbem sześciokątnym, pełny gwint
Oznaczenie
DIN 933
Materiał
A2
Gwint
Metryczny zwykły, prawy
Długość l
Mierzona bez łba
Jednostka
Sztuka
Klasa właściwości mechanicznych
Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU

Stal nierdzewna A2

A2

Do wielu zastosowań ogólnych

Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.

A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.

DANE TECHNICZNE

Wymiary DIN 933.

Wymiary w milimetrach.
Schemat bez zachowania skali.

DIN 933: d średnica gwintu, l długość bez łba, k wysokość łba, s klucz, P skok gwintu
d
Średnica gwintu
l
Długość od spodu łba
k
Wysokość łba
s
Wymiar pod klucz
P
Skok gwintu
DIN 933 — wymiary nominalne w mm
Gwint dKlucz sWysokość łba kSkok P
M35,520,5
M472,80,7
M583,50,8
M61041
M8135,31,25
M10176,41,5
M12197,51,75
M14228,82
M1624102
M182711,52,5
M203012,52,5
M2232142,5
M2436153

Długości w konfiguratorze

GwintDługość l [mm]
M36, 8, 10, 12, 16, 20, 25, 30, 40, 50
M46, 8, 10, 12, 16, 20, 25, 30, 40, 50, 60, 80
M58, 10, 12, 16, 20, 25, 30, 40, 50, 60, 80, 100
M610, 12, 16, 20, 25, 30, 40, 50, 60, 80, 100
M812, 16, 20, 25, 30, 40, 50, 60, 80, 100, 120
M1016, 20, 25, 30, 40, 50, 60, 80, 100, 120
M1220, 25, 30, 40, 50, 60, 80, 100, 120
M1420, 25, 30, 40, 50, 60, 80, 100, 120
M1625, 30, 40, 50, 60, 80, 100, 120
M1830, 40, 50, 60, 80, 100, 120
M2030, 40, 50, 60, 80, 100, 120
M2230, 40, 50, 60, 80, 100, 120
M2430, 40, 50, 60, 80, 100, 120

Zakres długości to wybrane warianty katalogowe; nie oznacza potwierdzonego stanu magazynowego. Ostateczne wykonanie, tolerancje i dostępność wymagają danych wybranego dostawcy. DIN 933 został zastąpiony przez ISO 4017, lecz szerokości pod klucz M10, M12, M14 i M22 różnią się. Tutaj przyjęto DIN: 17, 19, 22 i 32 mm.
