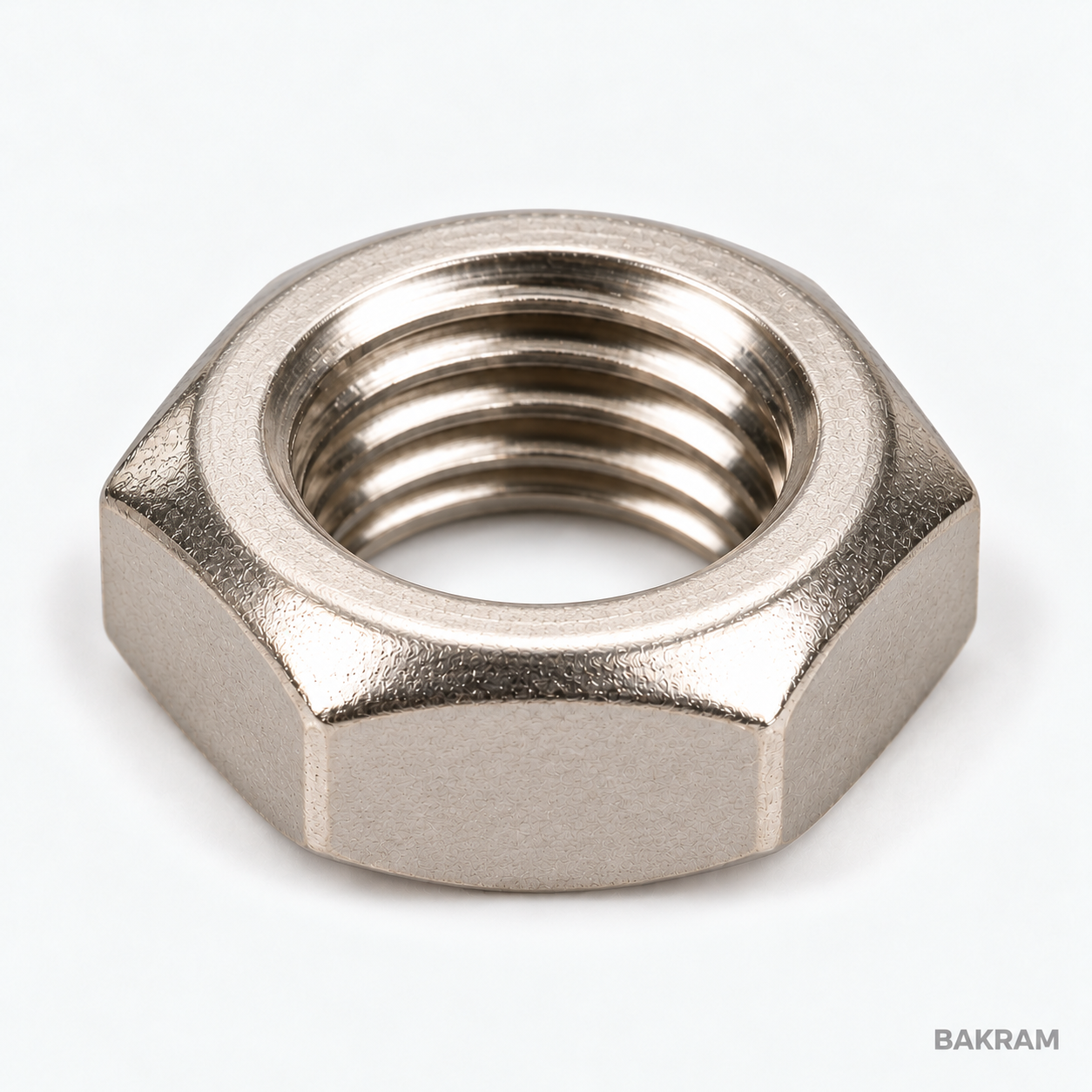

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka niska DIN 439 B
Niska nakrętka sześciokątna w formie B z fazą, do połączeń z ograniczoną przestrzenią montażową.
O PRODUKCIE
Nakrętka niska.
DIN 439.
Forma B DIN 439 ma fazowane krawędzie i mniejszą wysokość niż nakrętka zwykła. Może służyć m.in. do kontrowania w połączeniach zaprojektowanych dla nakrętek niskich.
Mniejsza liczba zwojów współpracujących ze śrubą wpływa na dobór połączenia. Nakrętki niskiej nie należy automatycznie traktować jako zamiennika pełnej wysokości o tej samej nośności.
- Typ
- Niska sześciokątna, forma B z fazą
- Oznaczenie
- DIN 439 B
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 439.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- m
- Wysokość m
| Gwint d | Klucz s [mm] | Wysokość m [mm] |
|---|---|---|
| M2 | 4 | 1,2 |
| M2,5 | 5 | 1,6 |
| M3 | 5,5 | 1,8 |
| M3,5 | 6 | 2 |
| M4 | 7 | 2,2 |
| M5 | 8 | 2,7 |
| M6 | 10 | 3,2 |
| M8 | 13 | 4 |
| M10 | 17 | 5 |
| M12 | 19 | 6 |
| M14 | 22 | 7 |
| M16 | 24 | 8 |
| M18 | 27 | 9 |
| M20 | 30 | 10 |
| M22 | 32 | 11 |
| M24 | 36 | 12 |
Tabela dotyczy formy B z fazą i gwintu zwykłego. Nie dotyczy formy A ani gwintu drobnozwojnego. Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
