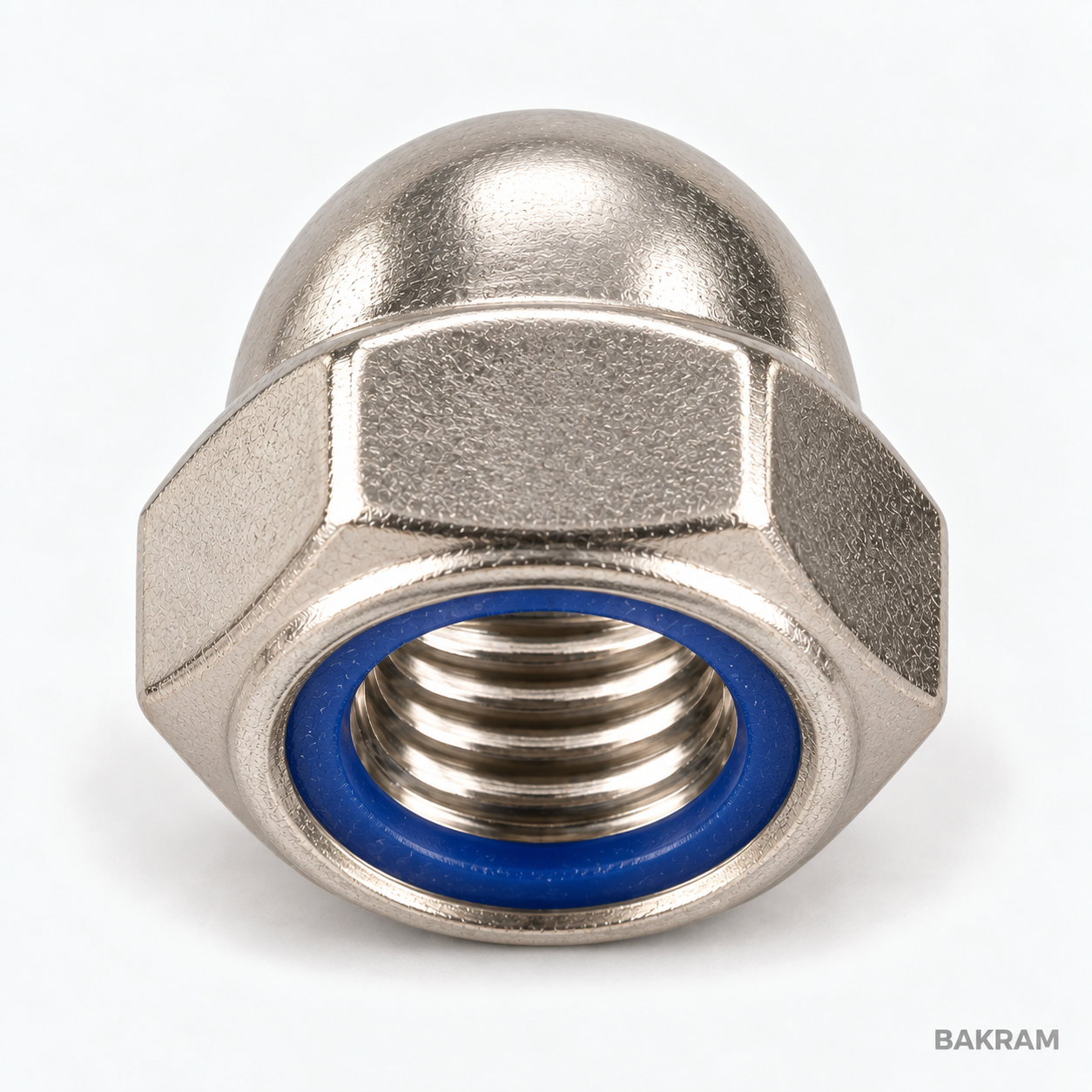

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka kołpakowa samohamowna DIN 986
Zamknięty kołpak połączony z wewnętrzną wkładką poliamidową zwiększającą opór odkręcania.
O PRODUKCIE
Nakrętka kołpakowa samohamowna.
DIN 986.
DIN 986 łączy osłonięcie końca śruby z funkcją samohamowną. Wkładka znajduje się wewnątrz nakrętki, a zewnętrzny wierzch kopuły pozostaje zamknięty. Odróżnia ją to od otwartej nakrętki DIN 985.
Dobierz długość śruby do przestrzeni pod kołpakiem oraz zapewnij prawidłowe współdziałanie gwintu z wkładką. Wysokość h2 oznacza wymiar całkowity, nie głębokość wkręcania. Warunki pracy i ponownego użycia wkładki wymagają danych dostawcy.
- Typ
- Kołpakowa samohamowna, wkładka poliamidowa
- Oznaczenie
- DIN 986
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 986.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- h2
- Wysokość h2
| Gwint d | Klucz s [mm] | Wysokość h2 [mm] |
|---|---|---|
| M4 | 7 | 9,6 |
| M5 | 8 | 10,5 |
| M6 | 10 | 12 |
| M8 | 13 | 14 |
| M10 | 16 | 18,1 |
| M12 | 18 | 22,5 |
| M14 | 21 | 26,4 |
| M16 | 24 | 27,5 |
| M20 | 30 | 35 |
Tabela wg podanej karty: s dla M10/M12/M14 = 16/18/21 mm. Wymiary oraz wykonanie A2 potwierdź z kartą wybranego dostawcy. Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
